該方案通過“有線+無線”混合組網模式，兼顧穩定性與靈活性RS-485有線傳輸?方案適用于水表集中安裝場景，水表通過手拉手接線方式連接起來，末端接入4G集中器實現數據回傳，支持Modbus、DL/T645協議，通信速率達1200bps以上，另外分散的大口徑水表(DN100,DN80,DN65等)采用4G遠傳抄表系統?。

  一、硬件改造?

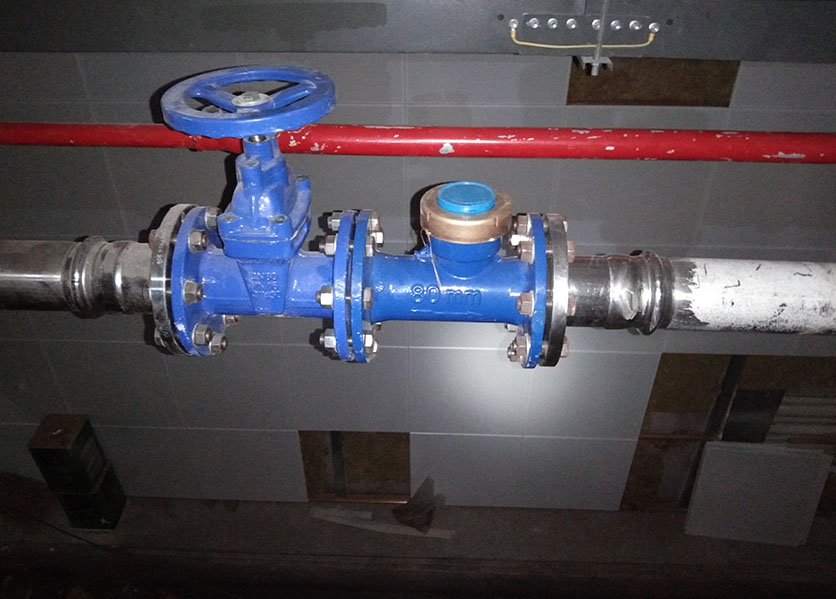

  水表終端?：選用光電RS-485接口的遠傳水表表(如DL/T645-2004協議)，保留原有設備的同時降低硬件成本?。

  集中器部署?：每臺集中器管理32臺水表,模塊化設計減少表計配套成本，支持GPRS/4G/以太網回傳?。

  二、通信網絡搭建

  手拉手接線?：采用雙絞屏蔽線連接水表RS-485接口，單總線長度≤1200米，避免星形拓?fù)湟詼p少信號衰減。

  抗干擾設計?：加裝終端電阻(120Ω)和浪涌保護器，確保鋼筋混凝土環境下通信成功率≥98%。

  軟件平臺功能

  數據采集與處理?

  實時抄讀?：時序數據庫(如InfluxDB)存儲電表電壓、電流、功率等參數，支持每秒千級并發采集?。

  異常監測?：自動識別漏電、超限用電(如功率超閾值)并觸發APP報警，生成工單推送至運維人員?。

  用戶交互與計費?

  移動端查詢?：通過小程序/APP展示實時電量、歷史賬單及節能建議，支持分時電價與階梯計費?。

  ?自動對賬?：對接物業管理系統生成電子賬單，支持微信/支付寶在線支付，誤差率≤0.1%?。

  希望老王今天講的遠傳水表系統對您有所幫助，如您有任何疑問，歡迎致電：18075148525。
